デジタルIC(74HC32AP)で論理回路(OR回路)の実験。入力その1がONの時だけ出力もONになる!なんで?!

デジタルIC(74HC32AP)で論理回路(OR回路)の実験。入力その1がONの時だけ出力もONになる!なんで?!

ハードウェアで論理回路を実装すると、超めんどい…。まさにハードウェア・コーディング!

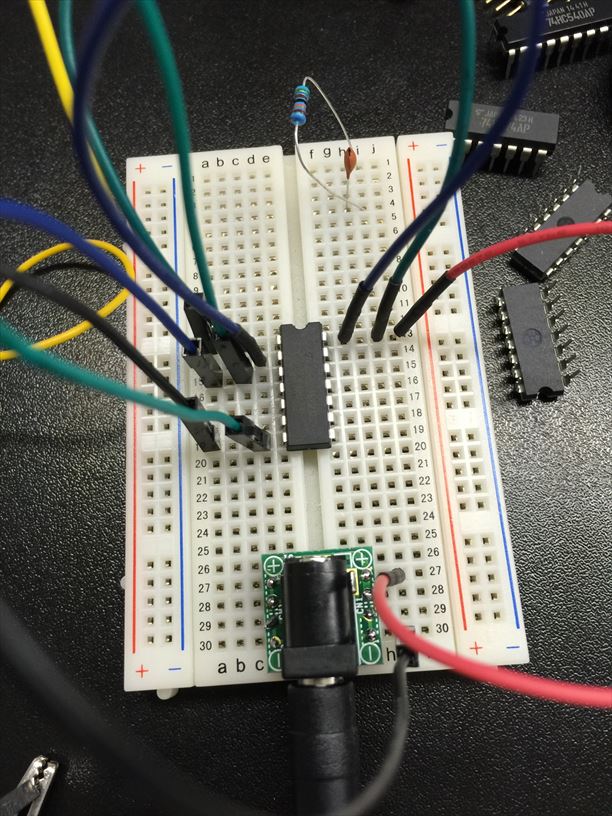

とりあえず、秋月で買ってきた5V電源&DIP化モジュールで電源は確保!
74HC32APというOR演算が出来るはずのデジタルICなのだが、入力その1がONの時だけ出力もONになる!なんで?!
1_R

そして「デジタルまきびし」には気をつけろ!(笑)
ハードウェアは、色々と危険な事が多いな~。
2_R
