嫁がiPhone5のフロントガラスを割っちゃったので、自力で交換してみた。

嫁がiPhone5のフロントガラスを割っちゃったので、自力で交換してみた。
2015-06-04 13.45.00_R

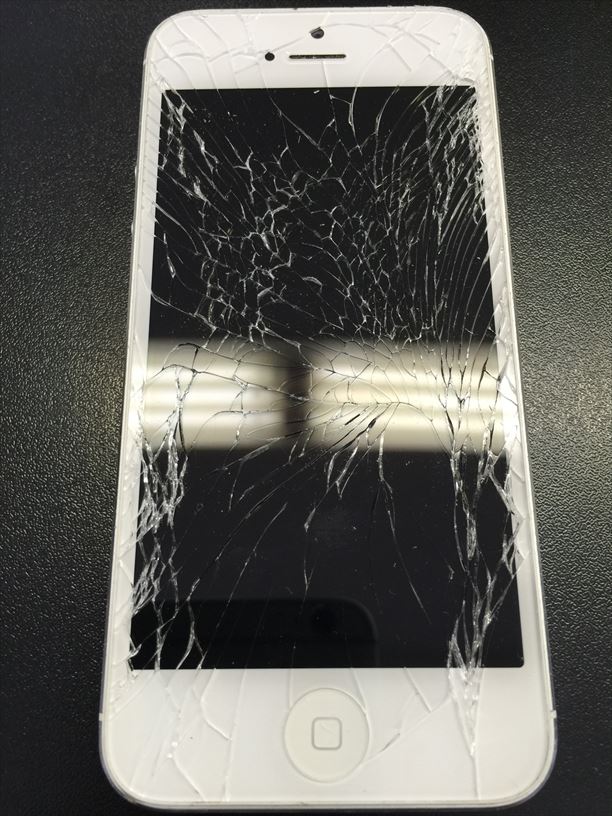

ふと気づいたら割れていた…。とか言っていたが、多分踏んづけたりしたんだろうな…。
まあ、ブログネタを提供してくれている貴重な存在という事で(^_^;)

このiPhone5は、一年ほど前に自分が胸ポケットに入れておいて割っちゃったので、今回で交換は二回目。不幸な星の下に生まれてきたのか・・・。
前回は、総額9千円払って渋谷の怪しげな修理屋で直してもらった!
でも、今回はせっかくなので自分で直してみる事にした。
今どきはネットで情報もあるし、パーツや工具も注文できるから楽なもんだ。

とりあえず、交換用のフロントパネルセットをアマゾンで注文。
千円くらいでガラスだけの奴もあるけど、ガラスだけ交換は激ムズらしいので諦める。

そして、特殊ネジ(五角形の星形)なんかも使われているので、iPhone分解ツールも注文。

この時点で、すでに5千円以上使っているので何としても修理に成功せねば!
まあ、失敗したとしても、それはそれで良い経験にはなるだろ(^_^;)

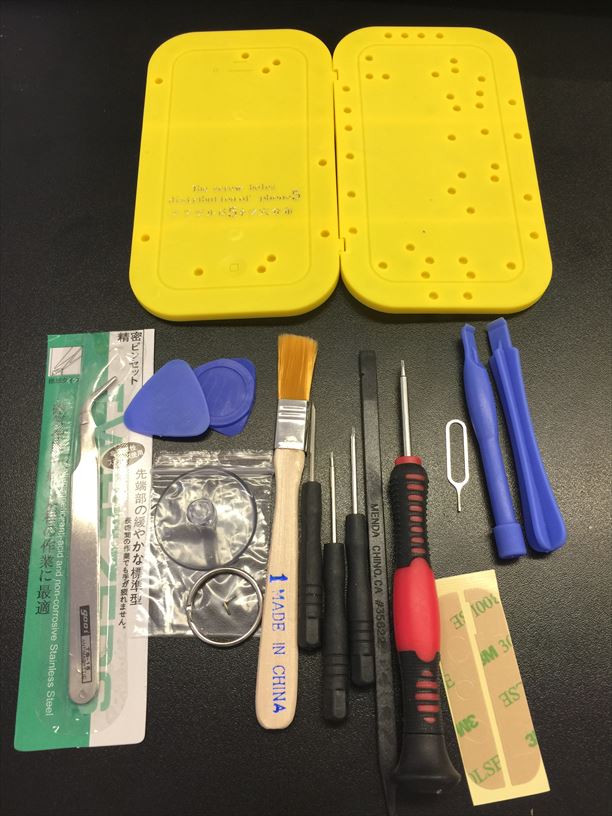

分解セットのねじ穴分布保管プレートは意外と役に立った。
いくつもの種類のある細かいネジで混乱するのでナイスアイディア賞をあげたい!!
2015-06-04 13.48.41_R

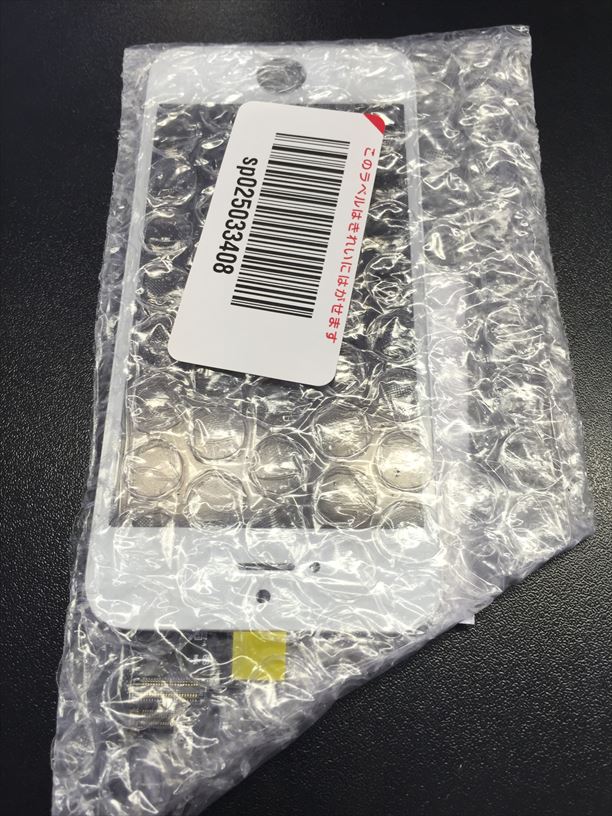

交換用のiPhone5 フロントパネルセット。特に説明書などは無し
2015-06-04 13.58.46_R

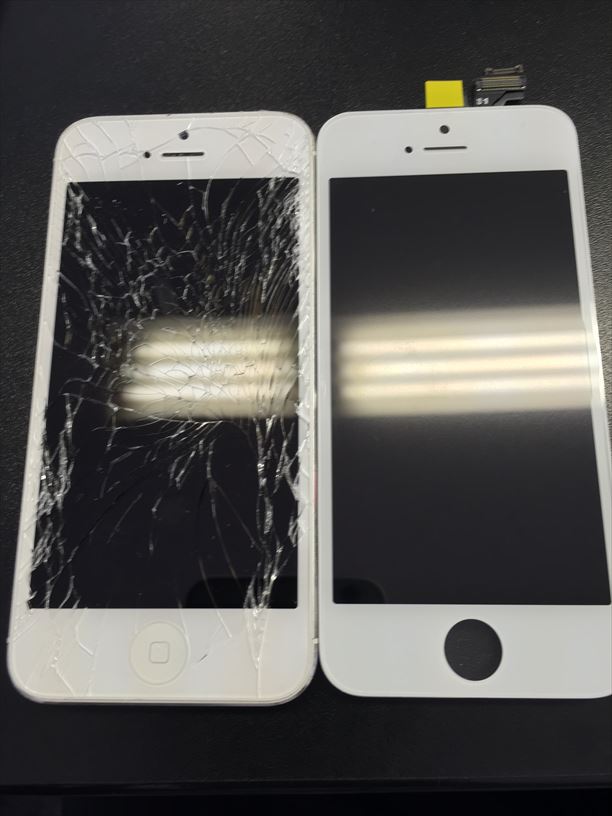

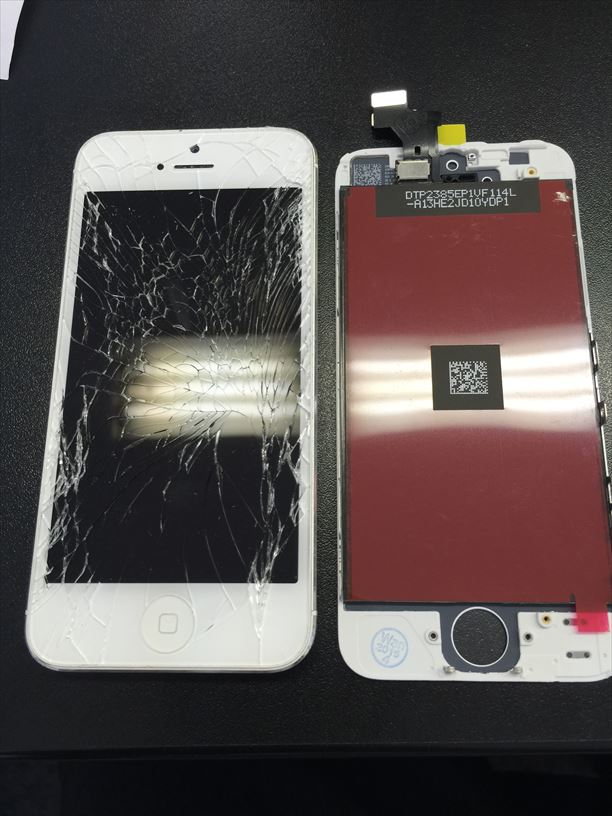

開けて並べてみると、当たり前だけど同じ。
2015-06-04 13.59.38_R

裏側には赤い保護シート的なものが貼り付けてあったので交換時にはがしておいた(よく分からんけどそのままでもOKなのかな?)
2015-06-04 13.59.59_R

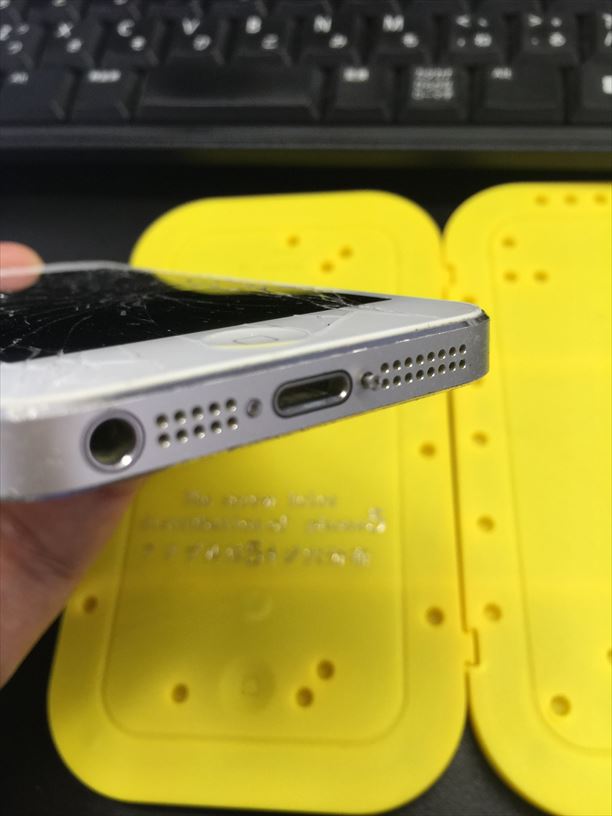

分解する第一歩として、一番下のネジ2本を取り外す。ネジ頭をなめさないように丁寧にゆっくりと~。
2015-06-04 14.02.13_R

ネジを取ったら、フロントパネルはハメてあるだけなので吸盤を引っ付けて、引っ張るのが正しい分解らしいけど、ヒビ割れているので、当然の如く吸盤が役に立たない…。
2015-06-04 14.12.21_R

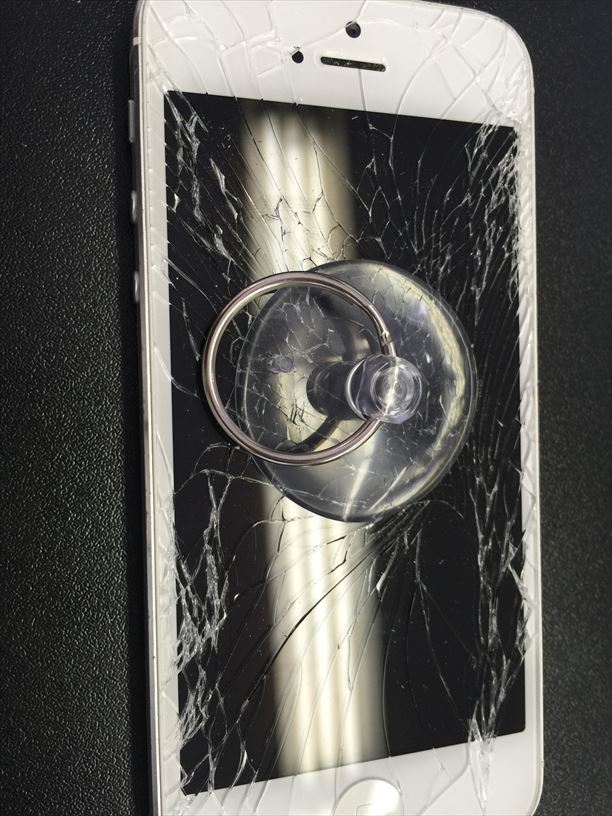

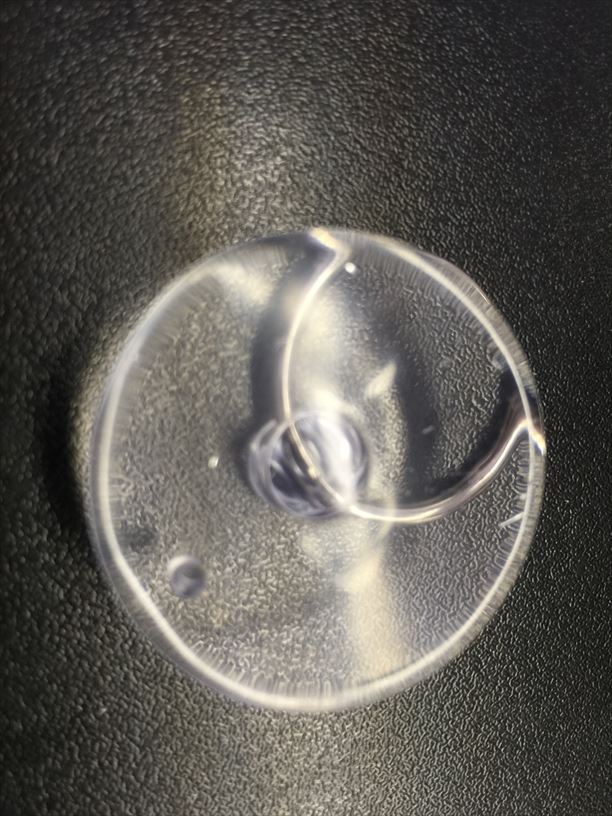

吸盤にガラス破片がくっついて危ないだけ!
2015-06-04 14.12.44_R

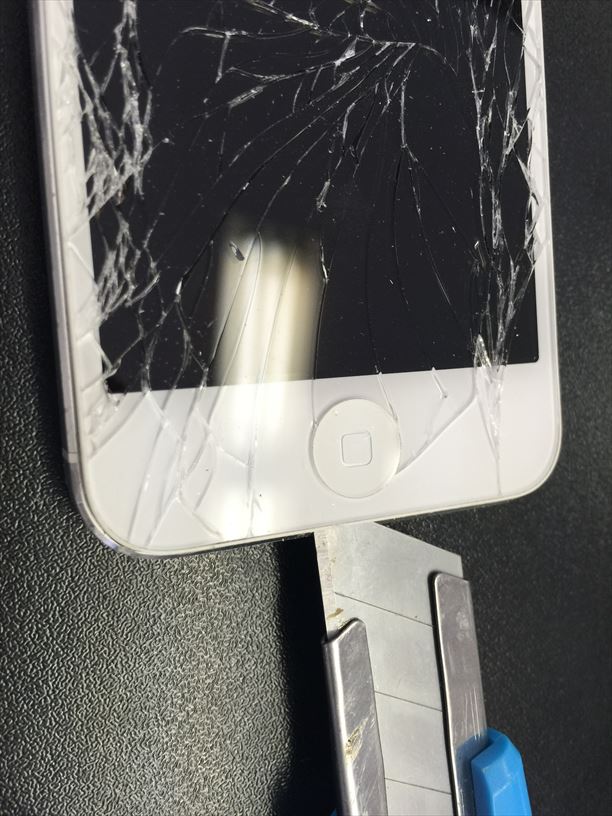

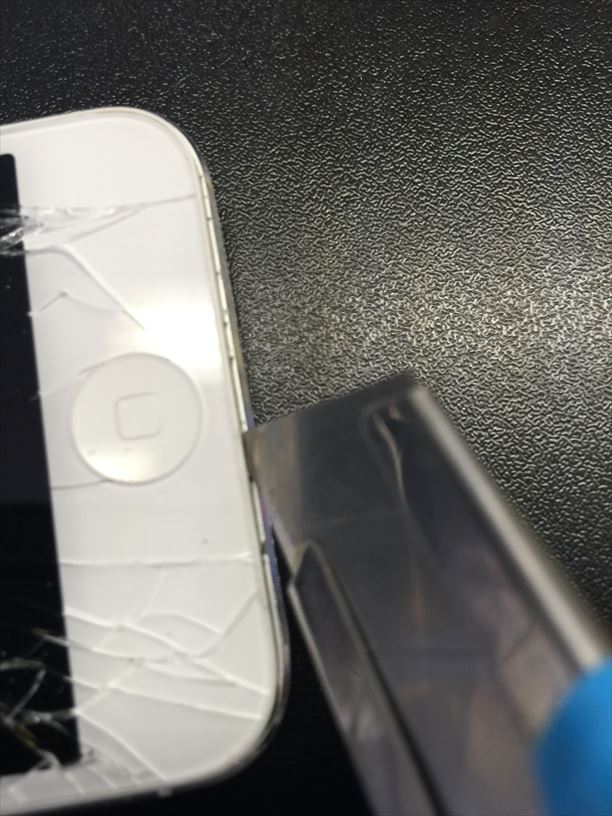

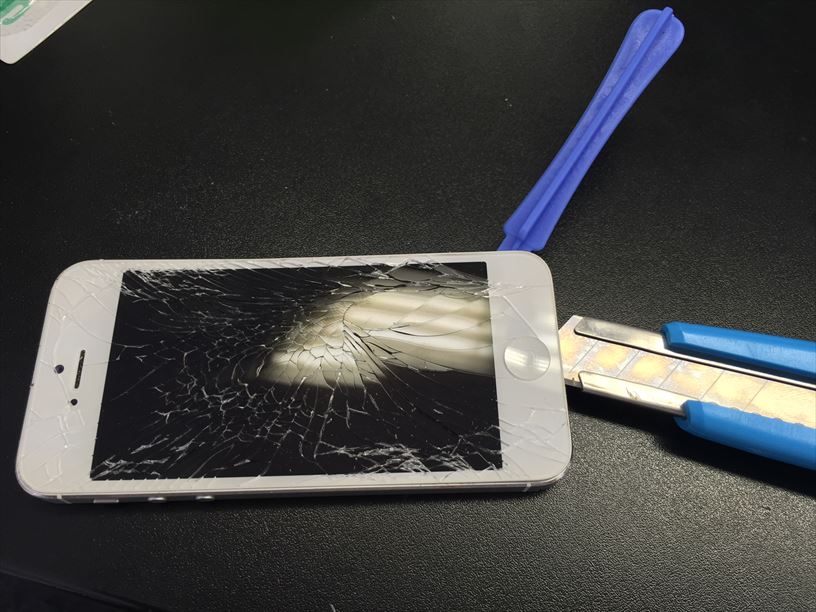

割れている場合はネットで調べてみると、カッターなどで無理やりこじ開けるみたい(^_^;)
2015-06-04 14.24.30_R

なかなかうまく行かなかったけど、何度かやっていたら段々とフロントパネルにスキマが出来てきた!
2015-06-04 14.25.31_R

プラスティック製のヘラを間にはさみこんで、どんどんスキマを開けていく。
2015-06-04 14.27.03_R

作業していると割れたガラスが机の上に散らばるので、適度に掃除しながら続ける。
2015-06-04 14.30.01_R

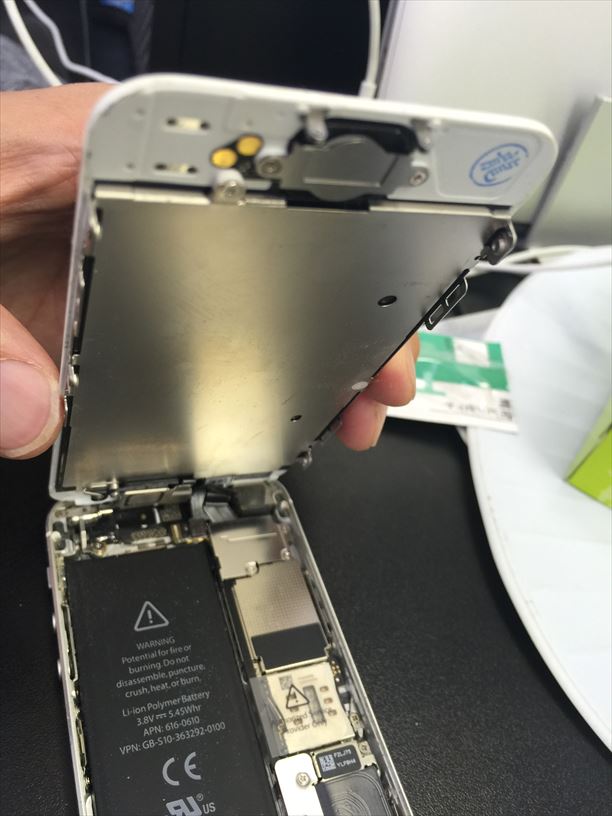

なんとか開封の儀は完了(違う)
2015-06-04 14.30.22_R

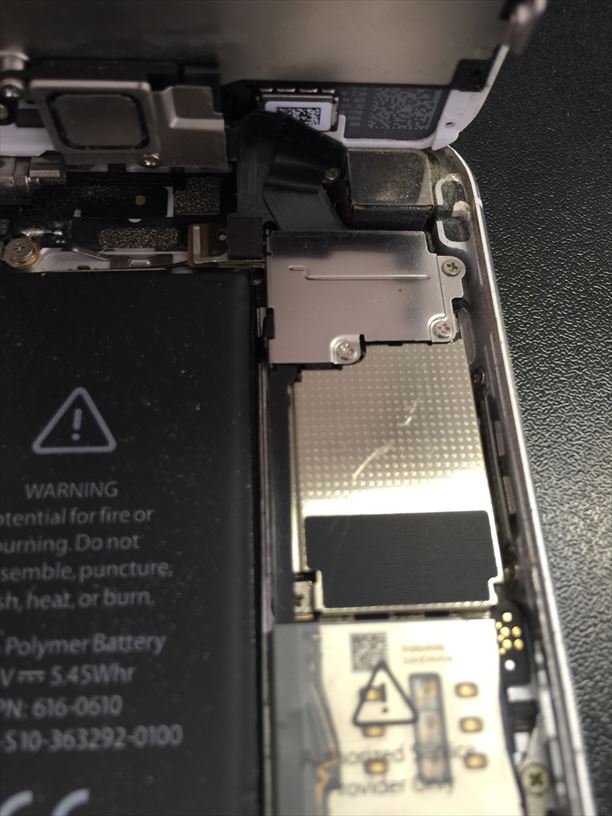

そのままだと、フロントパネルと本体部分がくっついたままなので、右上にあるコネクタ部分カバーを外す。
2015-06-04 14.37.53_R

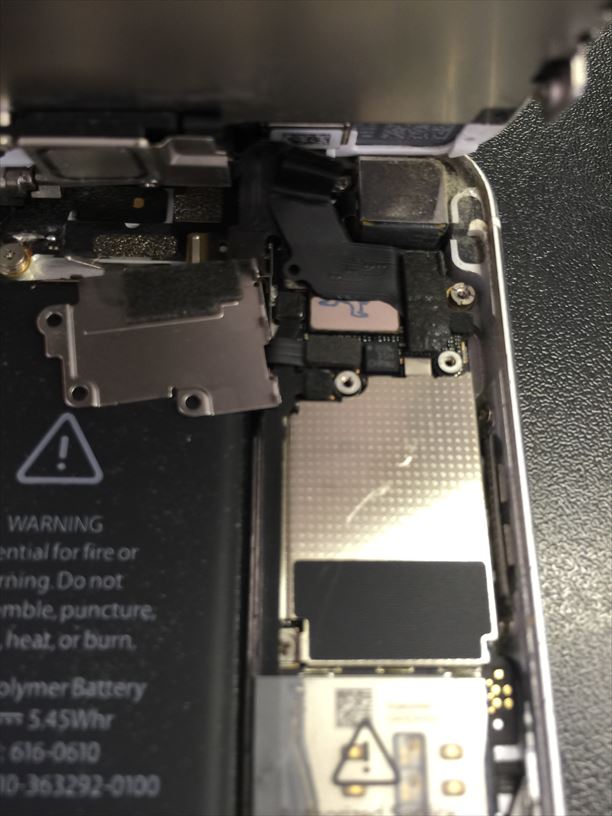

外した。
2015-06-04 14.40.53_R

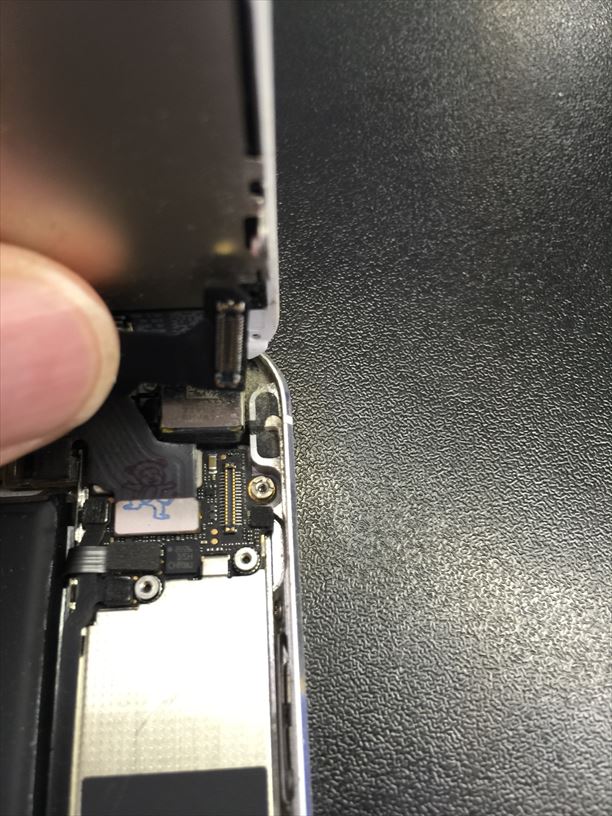

コネクタが3つあるので、プラスティックのコテで外す。
2015-06-04 14.44.11_R

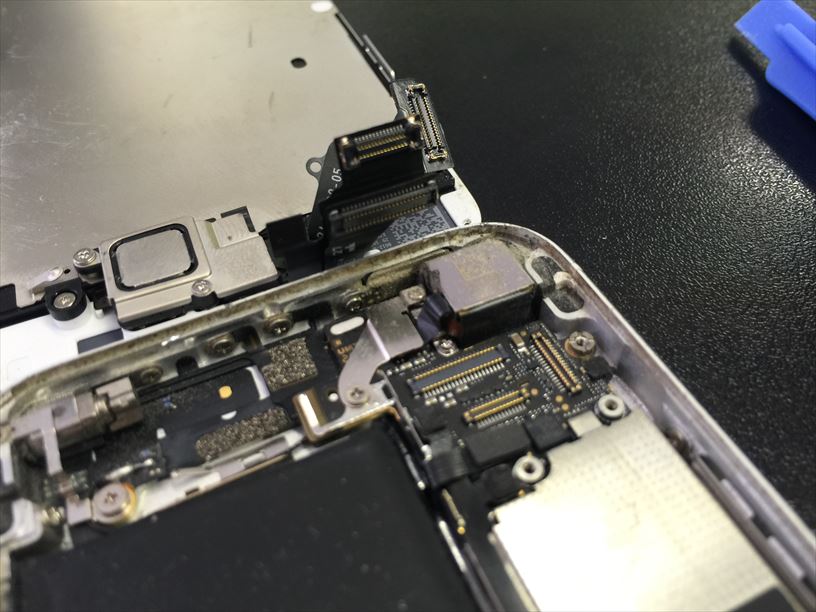

コネクタは全部外れた。これでフロントパネルと本体が分離できた!
2015-06-04 14.47.12_R

下が外したフロントパネル。
ホームボタンとカメラモジュールなんかもこれから換装する。

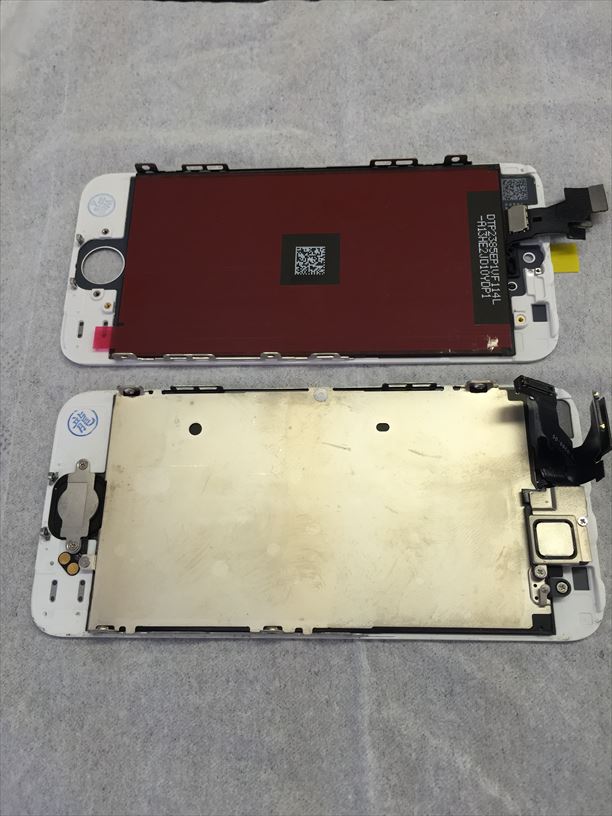

2015-06-04 14.48.28_R

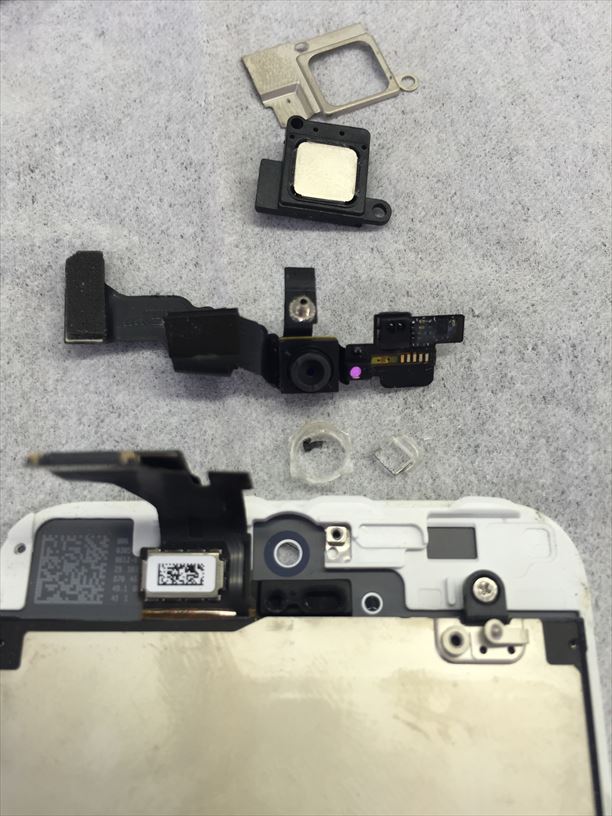

スピーカー&カメラ&LEDライトなんかも、全て取り外す。
2015-06-04 14.54.20_R

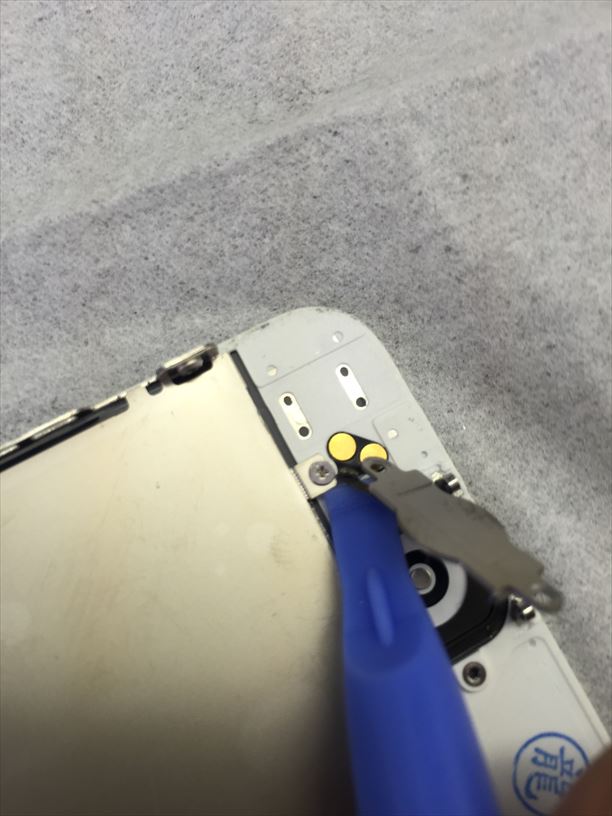

ホームボタンの端子は接着されているので、ゆっくり丁寧にはがす。
2015-06-04 14.58.02_R

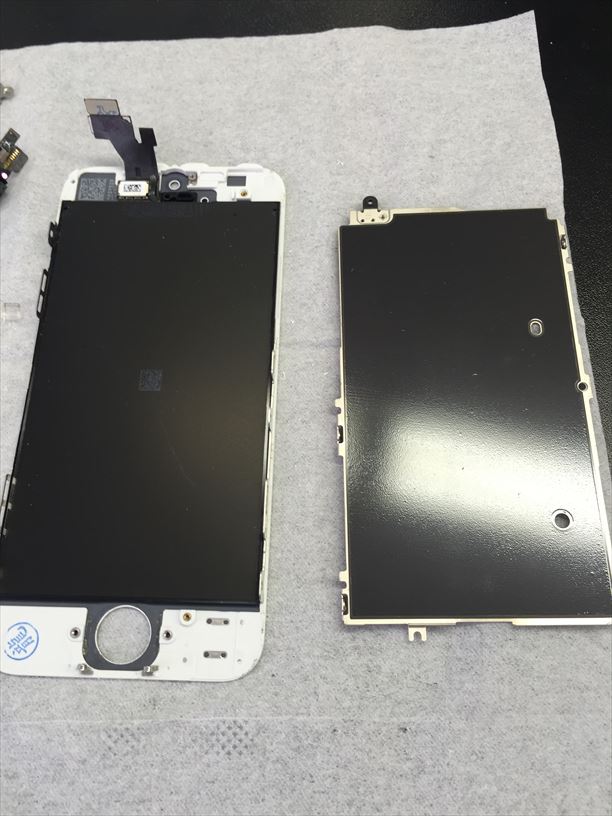

液晶保護プレートを外したら、分解は全て完了!
2015-06-04 15.09.29_R

あとは分解と逆の順番で組み立てていけば良いだけなので、わりと簡単。
ねじ穴分布保管プレート様々!
強いて言うと、3つのコネクタを再接続するのが難しかった! 力加減がよく分からないので指で適当に押して接続してみたけど、上手くいったので正解だったのだろう(^_^;)

iPhoneを起動して、画面表示・カメラ撮影・LEDライト・音声出力など特に問題無し。
ただ唯一の残念な所は、充電ケーブル横のネジ部分が少しずれているみたいで、ネジが閉まらない~。
まあ、はめこんであるので実用上は問題ないと思うけど、残念だ!
